Projektera VRS-SYSTEM
Teknisk information, inspiration och rådgivning för framtiden VA-projekt

Traditionell schaktläggning är den vanligaste installationsmetoden för VA-projekt. Ledningarna grävs ner i rörgrav och förläggs på väl packad botten med rätt kringfyllnad. Denna metod används främst i nyexploatering, förnyelse i öppen mark och där markåtkomst inte är ett problem. Tack vare det enkla förankringssystemet med låselement, och att inga specialverktyg krävs, kan rören läggas snabbt och säkert i både större och mindre projekt.

Fördelar med VRS-SYSTEM vid schaktläggning:

• Snabb montering – upp till 400 m/dag i mindre dimensioner
• Ingen svetsning eller förankringsblock krävs
• Fungerar i alla väderförhållanden
• Avvinklingsbara fogar (upp till 5°)

Rekommenderade rör: VRS Pro, VRS Zink Plus, VRS ZM

ZM-beläggningen möjliggör återfyllnad med befintliga massor, vilket förenklar både logistik och ekonomi.

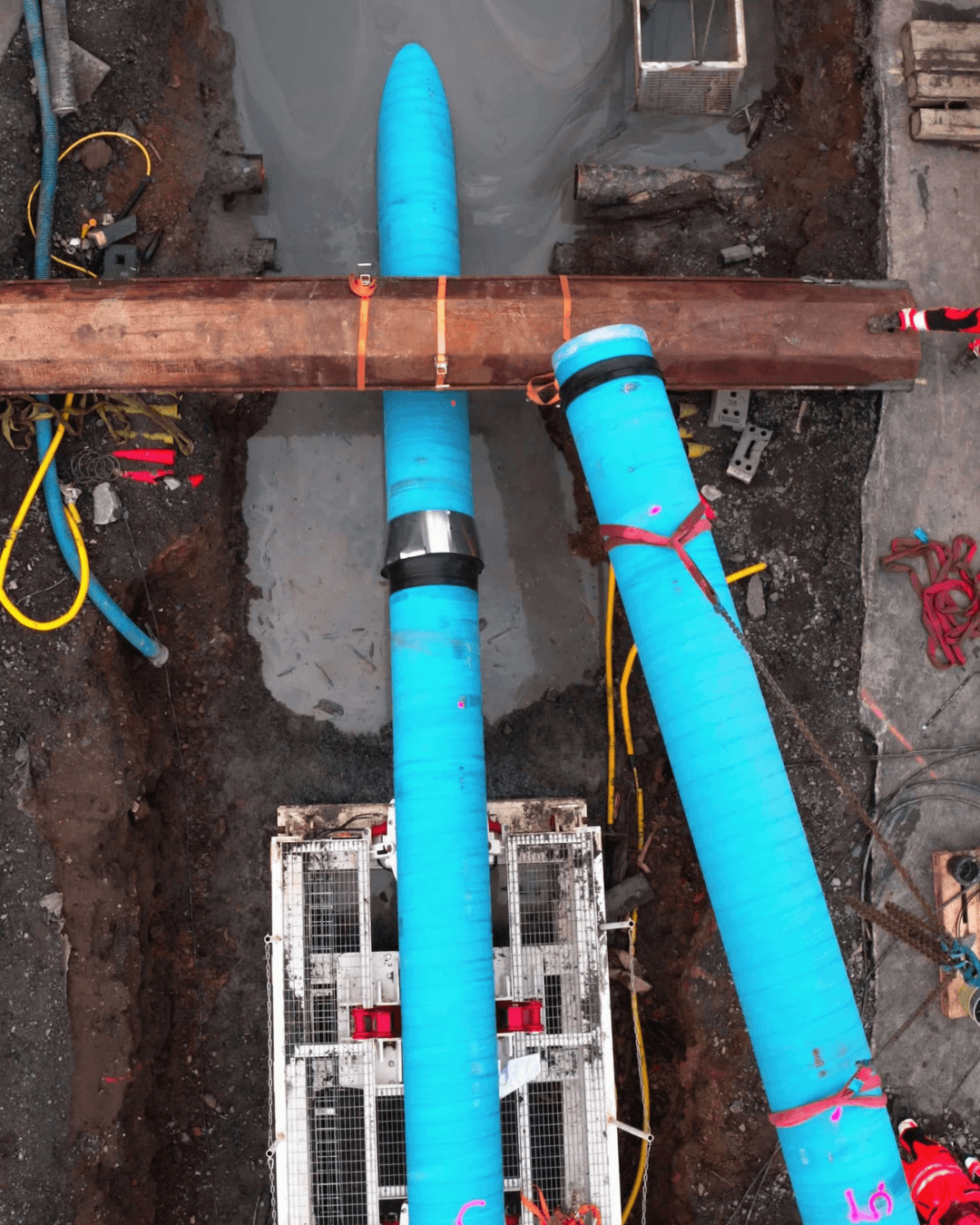

Vid installation i känsliga miljöer – innerstäder, under vägar eller vattendrag – används schaktfria tekniker. VRS-SYSTEM är anpassat för metoder som styrd borrning, rörspräckning, tryck-drag och rörinfodring. Dessa kräver hög draghållfasthet, robust yttre beläggning och flexibel skarvning – alla områden där VRS-SYSTEM presterar starkt.

ZM-rören är särskilt utvecklade för dessa metoder och ger ett skydd mot mekaniska påfrestningar under dragning. Skarvarna tål höga draglaster, och monteringen sker löpande i arbetsgropen.

Fördelar med VRS-SYSTEM vid schaktfria installationer:

• Låselement ger hög draghållfasthet – upp till 1900 kN
• ZM-beläggning skyddar mot sten, tryck och vibration
• Möjlighet till avvinkling i varje fog (upp till 5°)
• Kräver minimal arbetsyta
• Perfekt för förnyelse och installation i bebyggda miljöer

Rekommenderade rör: VRS ZM, VRS ZM Plus

Vid dragning under sjöar eller andra vattendrag krävs ett system som tål externa påfrestningar och kan installeras effektivt. VRS-SYSTEM i DN250 och uppåt kan flyta ihopkopplade, vilket möjliggör förläggning utan ballast eller externa flytkroppar. Ledningen sänks genom vattenfyllning och kan snabbt positioneras.

Förankringssystemet med låselement ger trygghet mot rörelser från vågor eller bottenförskjutningar.

Fördelar med VRS-SYSTEM vid sjöförläggning:

• Självbärande och flytbar – snabb positionering
• Sänks kontrollerat utan ballast
• Hög stabilitet även vid bottentryck och rörelser
• Tidsbesparande och säkert förläggningsförfarande
• Låg risk för installationstekniska fel

Rekommenderade rör: VRS ZM (DN250 och uppåt)

I tunnlar, kulvertar, på broar eller som temporära ledningar krävs rör med hög hållfasthet och formstabilitet. VRS-SYSTEM är diffusionstätt, tål UV-ljus och har låg termisk expansion. Rören kan monteras på konsoler eller väggfästen och anpassas med värmeisolering (t.ex. Isovarm) där frostskydd behövs.

Fogarna klarar vibrationer och rörelser, vilket ger lång livslängd även i exponerade miljöer.

Fördelar med VRS-SYSTEM ovan mark:

• Formstabila och robusta – klarar externa laster och stötar
• UV-beständiga och korrosionsskyddade
• Avvinklingsbara fogar – tar upp rörelser
• Kan förses med isolering för skydd mot kyla
• Kräver minimalt underhåll

Rekommenderade rör: VRS ZM, VRS Zink Plus

Brandvattenledningar ställer krav på både tryck och värmetålighet. VRS-SYSTEM är FM-godkänt (DN80–DN400) och testat för att motstå temperaturer upp till 900 °C i 60 minuter. Det gör systemet idealiskt för industrier, terminaler, logistikcenter och samhällskritisk infrastruktur.

Fördelar med VRS-SYSTEM för brandvatten:

• FM-godkända rör (DN80–DN400)
• Brandsäkerhet upp till 900 °C i 60 min
• Tål höga tryck och yttre belastning
• Möjlighet till isolering med Isovarm
• Beprövat i över 400 000 meter installationer

Rekommenderade rör: VRS Zink Plus, VRS ZM

I snökanonanläggningar och andra höga trycksystem krävs rör som är både trycktåliga och lätta att installera i tuff terräng. VRS-rör med Zink Plus-beläggning är konstruerade för att klara upp till 100 bars arbetstryck. Den beprövade sammanfogningstekniken gör installationen smidig, även i vintermiljöer.

Fördelar med VRS-SYSTEM vid högtrycksinstallationer:

• Klarar arbetstryck upp till 100 bar
• Enkel montering utan svets
• Avvinklingsbara fogar för terränganpassning
• Brett sortiment av rördelar
• Robust mot mekanisk påverkan

Rekommenderade rör: VRS Zink Plus, VRS ZM

ISOVARM är ett värmeisolerat segjärnssystem med rör enligt EN 545 (dricksvatten) eller EN 598 (avlopp), avsett för miljöer där frostskydd är avgörande – till exempel på broar, i kulvertar eller vid grund nedgrävning. Systemet består av VRS- eller TYTON®-rör omslutna av PUR-isolering, skyddad av antingen spiralformat stålhölje (ovan mark) eller PE-mantel (i mark). Isoleringen förhindrar att vattnet fryser även vid längre stillestånd, och kan kompletteras med värmekabelsystem vid behov.

Fördelar:

• Effektivt frostskydd vid låg övertäckning eller exponering
• Anpassat för broar, kulvertar och känsliga marklägen
• Kan kombineras med värmekabel för ökad säkerhet
• Beprövat i drift – lätt att installera och underhålla

Rekommenderade rör: VRS ZM + ISOVARM-hölje
