VRS ZM-Rör
VRS-SYSTEM

VRS ZM-rör är med sitt avancerade korrosionsskydd väl anpassade för såväl traditionell nyläggning av ledningar som läggning med no dig-teknik. Segjärnsrör med ZM-beläggning tål alla typer av markförhållanden och jordmåner. ZM-rör finns både för dricksvatten- och avloppsledningar. Rören kan även beställas med Tyton-fog för självfallsledningar.

Användningsområde: Mark/VA
Standard (EN): EN 545:2010, ZM-skikt EN-15542
Material: Segjärn
Färg: Blå
Ytbeläggning utv.: Pigmenterad och fiberarmerad specialbetong enligt EN15542
Utvändig beläggning: Metallisk zink 200 g/kvm
Invändig betongbeläggning: Ja

    Teknisk fakta

    DN: 100
    L mm (längd): 6000
    d1 mm: 118
    D mm: 182,0
    t mm: 135
    Väggtjocklek (K-klass): K10
    PFA* (bar): 100
    FM (bar): 25
    Antal låselement: 2
    Möjlig avvinkling (grader): 5
    Tillåten dragkraft (kN)2: 150
    Invändig betongbeläggning (mm): 4
    Tullstatnummer: 73030090
    Försäljningsenhet: Meter
    VRS-Rör för trycksatta vattenledningar | Gustavsberg Rörsystem
    Se mått
    DN: 150
    L mm (längd): 6000
    d1 mm: 170
    D mm: 239,0
    t mm: 150
    Väggtjocklek (K-klass): K10
    PFA* (bar): 75
    FM (bar): 25
    Antal låselement: 2
    Möjlig avvinkling (grader): 5
    Tillåten dragkraft (kN)2: 240
    Invändig betongbeläggning (mm): 4
    Tullstatnummer: 73030090
    Försäljningsenhet: Meter
    VRS-Rör för trycksatta vattenledningar | Gustavsberg Rörsystem
    Se mått
    DN: 200
    L mm (längd): 6000
    d1 mm: 222
    D mm: 293,0
    t mm: 160
    Väggtjocklek (K-klass): K9
    PFA* (bar): 63
    FM (bar): 16
    Antal låselement: 2
    Möjlig avvinkling (grader): 4
    Tillåten dragkraft (kN)2: 350
    Invändig betongbeläggning (mm): 4
    Tullstatnummer: 73030090
    Försäljningsenhet: Meter
    VRS-Rör för trycksatta vattenledningar | Gustavsberg Rörsystem
    Se mått
    DN: 250
    L mm (längd): 6000
    d1 mm: 274
    D mm: 357,0
    t mm: 165
    Väggtjocklek (K-klass): K9
    PFA* (bar): 44
    FM (bar): 16
    Antal låselement: 2
    Möjlig avvinkling (grader): 4
    Tillåten dragkraft (kN)2: 375
    Invändig betongbeläggning (mm): 4
    Tullstatnummer: 73030090
    Försäljningsenhet: Meter
    VRS-Rör för trycksatta vattenledningar | Gustavsberg Rörsystem
    Se mått
    DN: 300
    L mm (längd): 6000
    d1 mm: 326
    D mm: 410,0
    t mm: 170
    Väggtjocklek (K-klass): K9
    PFA* (bar): 40
    FM (bar): 16
    Antal låselement: 4
    Möjlig avvinkling (grader): 4
    Tillåten dragkraft (kN)2: 380
    Invändig betongbeläggning (mm): 4
    Tullstatnummer: 73030090
    Försäljningsenhet: Meter
    VRS-Rör för trycksatta vattenledningar | Gustavsberg Rörsystem
    Se mått
    DN: 400
    L mm (längd): 6000
    d1 mm: 429
    D mm: 521,0
    t mm: 190
    Väggtjocklek (K-klass): K9
    PFA* (bar): 30
    FM (bar): 10
    Antal låselement: 4
    Möjlig avvinkling (grader): 3
    Tillåten dragkraft (kN)2: 650
    Invändig betongbeläggning (mm): 5
    Tullstatnummer: 73030090
    Försäljningsenhet: Meter
    VRS-Rör för trycksatta vattenledningar | Gustavsberg Rörsystem
    Se mått
    DN: 500
    L mm (längd): 6000
    d1 mm: 532
    D mm: 636,0
    t mm: 200
    Väggtjocklek (K-klass): K9
    PFA* (bar): 30
    Antal låselement: 4
    Möjlig avvinkling (grader): 3
    Tillåten dragkraft (kN)2: 860
    Invändig betongbeläggning (mm): 5
    Tullstatnummer: 73030090
    Försäljningsenhet: Meter
    VRS-Rör för trycksatta vattenledningar | Gustavsberg Rörsystem
    Se mått

    Certifikat

    EN 545

    Bedömningar

    Produkten har fått bedömningen "Rekommenderad" av Byggvarubedömningen. Att vi har våra produkter bedömda hos Byggvarubedömningen innebär att våra produkter blir bedömda utifrån kemiskt innehåll, livscykel och hållbara leveranskedjor. Vi bidrar därigenom till att göra det enklare att bygga hållbart.

    Läs mer på www.byggvarubedomningen.se

    Dokument

    EN545 - DN 700 - DN 1000

    EN545 - DN 100 - DN 600

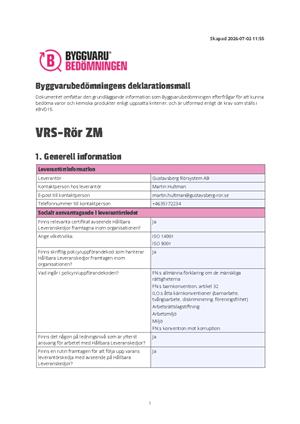

    Byggvarudeklaration VRS

    Produktkatalog VRS

    Fråga våra produktexperter

    Andreas Hanson
    Säljande Representant MA
    08-705 86 51, 0709 52 90 70
    förnamn.efternamn@gustavsberg-ror.se
    Staffan Ecklein
    Säljande Representant MA
    035-17 22 38, 0706-59 33 78
    förnamn.efternamn@gustavsberg-ror.se
    Giang Borgman
    Orderkoordinator
    035-17 21 40
    förnamn.efternamn@gustavsberg-ror.se
    Martin Zetterqvist
    Produktansvarig VA
    035-17 21 44, 0768- 36 74 44
    förnamn.efternamn@gustavsberg-ror.se
    John-Ted Berge
    Säljande Representant VA
    08-705 85 53, 0735-74 73 47
    förnamn.efternamn@gustavsberg-ror.se

    FAQ

    Har du fortfarande frågor? Här hittar du våra vanligaste frågor och svar.

    EPDM-packning används som standard. NBR-packning är mer motståndskraftig och används då marken är förorenad, eller som säkerhet när man misstänker att marken är förorenad.

    Nej, det gör det inte. Det är enklare att lägga rören med muff- respektive spikända i samma riktning, för funktionen spelar det dock ingen roll.

    Det krävs inga speciella verktyg vid montage av VRS-rör, fastlåsningen av skarven sker för hand med hjälp av VRS låselement. Större dimensionen kräver maskinell draghjälp av rör och rördelar.

    Ja, VRS-rör är diffusionstäta till 100%. Det innebär att föroreningar inte på något sätt kan passera rörväggen, varken från in- eller utsidan. VRS-SYSTEM skyddar inte bara vårt viktigaste livsmedel, dricksvattnet. Det skyddar också omgivande mark när det används för transport av smutsigt avloppsvatten.
