Kanalrör VRS ZM
VRS-SYSTEM
Kanalrör VRS ZM används för trycksatta avloppsledningar. De är, med sitt avancerade korrosionsskydd, väl anpassade för såväl traditionell nyläggning av ledningar som läggning med no dig-teknik. Rör med ZM-beläggning tål alla typer av markförhållanden och jordmåner.
Användningsområde:
Mark/VA
Standard (EN):
EN 598, ZM-skikt EN-15542
Material:
Segjärn
Färg:
Rödbrun
Ytbeläggning utv.:
Pigmenterad och fiberarmerad specialbetong enligt EN15542
Utvändig beläggning:
Metallisk zink 200 g/kvm
Invändig betongbeläggning:
Ja
Teknisk fakta
| Art.nr. RSK | Produktnamn | DN | ETIM-klass | EAN | Vikt kg/st |
|---|---|---|---|---|---|
| V10100 | Kanalrör VRS ZM DN 100 | 100 | EC011303 | 7331178245089 | 144 |
| Kanalrör VRS ZM DN 100 | V10100 |

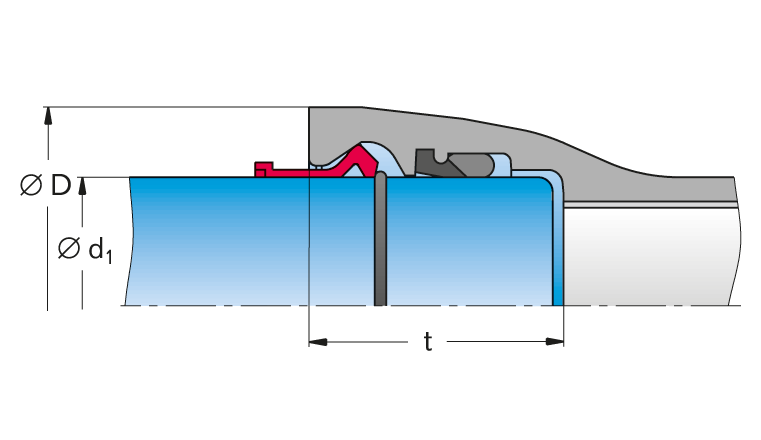

DN:
100
L mm (längd):
6000
d1 mm:
118
D mm:
182,0
t mm:
135
Väggtjocklek (K-klass):
K10
PFA* (bar):
100
FM (bar):
25
Antal låselement:
2
Möjlig avvinkling (grader):
5
Tillåten dragkraft (kN)2:
150
Invändig betongbeläggning (mm):
4
Tullstatnummer:
73030090
Försäljningsenhet:
Meter
| Art.nr. RSK | Produktnamn | DN | ETIM-klass | EAN | Vikt kg/st |
|---|---|---|---|---|---|
| V10150 | Kanalrör VRS ZM DN 150 | 150 | EC011303 | 7331178245096 | 225 |
| Kanalrör VRS ZM DN 150 | V10150 |
DN:
150
L mm (längd):
6000
d1 mm:
170
D mm:
239,0
t mm:
150
Väggtjocklek (K-klass):
K10
PFA* (bar):
75
FM (bar):
25
Antal låselement:
2
Möjlig avvinkling (grader):
5
Tillåten dragkraft (kN)2:
240
Invändig betongbeläggning (mm):
4
Tullstatnummer:
73030090
Försäljningsenhet:
Meter
| Art.nr. RSK | Produktnamn | DN | ETIM-klass | EAN | Vikt kg/st |
|---|---|---|---|---|---|
| V10200 | Kanalrör VRS ZM DN 200 | 200 | EC011303 | 7331178245102 | 291 |
| Kanalrör VRS ZM DN 200 | V10200 |
DN:
200
L mm (längd):
6000
d1 mm:
222
D mm:
293,0
t mm:
160
Väggtjocklek (K-klass):
K9
PFA* (bar):
63
FM (bar):
16
Antal låselement:
2
Möjlig avvinkling (grader):
4
Tillåten dragkraft (kN)2:
350
Invändig betongbeläggning (mm):
4
Tullstatnummer:
73030090
Försäljningsenhet:
Meter
| Art.nr. RSK | Produktnamn | DN | ETIM-klass | EAN | Vikt kg/st |
|---|---|---|---|---|---|
| V10250 | Kanalrör VRS ZM DN 250 | 250 | EC011303 | 7331178245119 | 382 |
| Kanalrör VRS ZM DN 250 | V10250 |
DN:
250
L mm (längd):
6000
d1 mm:
274
D mm:
357,0
t mm:
165
Väggtjocklek (K-klass):
K9
PFA* (bar):
44
FM (bar):
16
Antal låselement:
2
Möjlig avvinkling (grader):
4
Tillåten dragkraft (kN)2:
375
Invändig betongbeläggning (mm):
4
Tullstatnummer:
73030090
Försäljningsenhet:
Meter
| Art.nr. RSK | Produktnamn | DN | ETIM-klass | EAN | Vikt kg/st |
|---|---|---|---|---|---|
| V10300 | Kanalrör VRS ZM DN 300 | 300 | EC011303 | 7331178245126 | 488 |
| Kanalrör VRS ZM DN 300 | V10300 |
DN:
300
L mm (längd):
6000
d1 mm:
326
D mm:
410,0
t mm:
170
Väggtjocklek (K-klass):
K9
PFA* (bar):
40
FM (bar):
16
Antal låselement:
4
Möjlig avvinkling (grader):
4
Tillåten dragkraft (kN)2:
380
Invändig betongbeläggning (mm):
4
Tullstatnummer:
73030090
Försäljningsenhet:
Meter
| Art.nr. RSK | Produktnamn | DN | ETIM-klass | EAN | Vikt kg/st |
|---|---|---|---|---|---|
| V10400 | Kanalrör VRS ZM DN 400 | 400 | EC011303 | 7331178245133 | 707 |
| Kanalrör VRS ZM DN 400 | V10400 |
DN:
400
L mm (längd):
6000
d1 mm:
429
D mm:
521,0
t mm:
190
Väggtjocklek (K-klass):
K9
PFA* (bar):
30
FM (bar):
10
Antal låselement:
4
Möjlig avvinkling (grader):
3
Tillåten dragkraft (kN)2:
650
Invändig betongbeläggning (mm):
5
Tullstatnummer:
73030090
Försäljningsenhet:
Meter
| Art.nr. RSK | Produktnamn | DN | ETIM-klass | EAN | Vikt kg/st |
|---|---|---|---|---|---|
| V10500 | Kanalrör VRS ZM DN 500 | 500 | EC011303 | 7331178245140 | 941 |
| Kanalrör VRS ZM DN 500 | V10500 |
DN:
500
L mm (längd):
6000
d1 mm:
532
D mm:
636,0
t mm:
200
Väggtjocklek (K-klass):
K9
PFA* (bar):
30
Antal låselement:
4
Möjlig avvinkling (grader):
3
Tillåten dragkraft (kN)2:
860
Invändig betongbeläggning (mm):
5
Tullstatnummer:
73030090
Försäljningsenhet:
Meter
| Art.nr. RSK | Produktnamn | DN | ETIM-klass | EAN | Vikt kg/st |
|---|---|---|---|---|---|
| V10600 | Kanalrör VRS ZM DN 600 | 600 | EC011303 | 7331178245157 | 1240 |
| Kanalrör VRS ZM DN 600 | V10600 |
DN:
600
L mm (längd):
6000
d1 mm:
635
D mm:
732,0
t mm:
175
Väggtjocklek (K-klass):
K9
PFA* (bar):
32
Antal låselement:
9
Möjlig avvinkling (grader):
2
Tillåten dragkraft (kN)2:
1525
Invändig betongbeläggning (mm):
5
Tullstatnummer:
73030090
Försäljningsenhet:
Meter
| Art.nr. RSK | Produktnamn | DN | ETIM-klass | EAN | Vikt kg/st |
|---|---|---|---|---|---|
| V10700 | Kanalrör VRS ZM DN 700 | 700 | EC011303 | 7331178245164 | 1550 |
| Kanalrör VRS ZM DN 700 | V10700 |
DN:
700
L mm (längd):
6000
d1 mm:
738
D mm:
849,0
t mm:
197
Väggtjocklek (K-klass):
K9
PFA* (bar):
25
Antal låselement:
10
Möjlig avvinkling (grader):
1,5
Tillåten dragkraft (kN)2:
1650
Invändig betongbeläggning (mm):
6
Tullstatnummer:
73030090
Försäljningsenhet:
Meter
| Art.nr. RSK | Produktnamn | DN | ETIM-klass | EAN | Vikt kg/st |
|---|---|---|---|---|---|
| V10800 | Kanalrör VRS ZM DN 800 | 800 | EC011303 | 7331178245171 | 1928 |
| Kanalrör VRS ZM DN 800 | V10800 |
DN:
800
L mm (längd):
6000
d1 mm:
842
D mm:
960,0
t mm:
209
Väggtjocklek (K-klass):
K9
PFA* (bar):
16 (K9) / 25 (K10)
Antal låselement:
10
Möjlig avvinkling (grader):
1,5
Tillåten dragkraft (kN)2:
1460
Invändig betongbeläggning (mm):
6
Tullstatnummer:
73030090
Försäljningsenhet:
Meter
Certifikat/Deklarationer
EN 598
Bedömningar
Produkten har fått bedömningen "Rekommenderad" av Byggvarubedömningen. Att vi har våra produkter bedömda hos Byggvarubedömningen innebär att våra produkter blir bedömda utifrån kemiskt innehåll, livscykel och hållbara leveranskedjor. Vi bidrar därigenom till att göra det enklare att bygga hållbart.
Läs mer på www.byggvarubedomningen.se
Läs mer på www.byggvarubedomningen.se
