VRS Flänsmuff
VRS-SYSTEM

Används när man ska gå från VRS-Muffen till ett flänsat förband. Användbart för inkoppling av ventiler, brandposter eller vid materialbyte i ledningen där ett flänsat förband är enda möjligheten. Som standard levereras de i PN10 men kan även levereras i högre tryckklasser. Flänspackning samt bultförband ingår inte i leverans.



Användningsområde: Mark/VA
Standard (EN): EN545
Material: Segjärn
Färg: Blå
Ytbeläggning inv.: 250 µm epoxy
Ytbeläggning utv.: 250 µm epoxy

    Teknisk fakta

    DN: 100
    Lu mm: 130
    Z mm: 87
    Tryck/tryckklass: PN10
    Väggtjocklek (K-klass): K12
    Antal anslutningar: 2
    PFA* (bar): PN10
    Antal låselement: 2
    Gänga: M16
    Antal bultar flänsat avstick: 8
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    VRS Flänsmuff | Rördel i VRS-SYSTEM

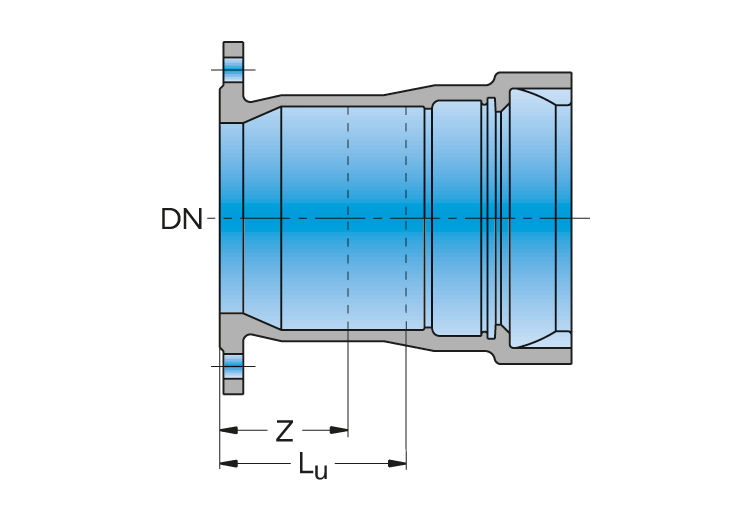

    Se mått
    DN: 150
    Lu mm: 135
    Z mm: 92
    Tryck/tryckklass: PN10
    Väggtjocklek (K-klass): K12
    Antal anslutningar: 2
    PFA* (bar): PN10
    Antal låselement: 2
    Gänga: M20
    Antal bultar flänsat avstick: 8
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    VRS Flänsmuff | Rördel i VRS-SYSTEM
    Se mått
    DN: 200
    Lu mm: 140
    Z mm: 97
    Tryck/tryckklass: PN10
    Väggtjocklek (K-klass): K12
    Antal anslutningar: 2
    PFA* (bar): PN10
    Antal låselement: 2
    Gänga: M20
    Antal bultar flänsat avstick: 8
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    VRS Flänsmuff | Rördel i VRS-SYSTEM
    Se mått
    DN: 250
    Lu mm: 145
    Z mm: 102
    Tryck/tryckklass: PN10
    Väggtjocklek (K-klass): K12
    Antal anslutningar: 2
    PFA* (bar): PN10
    Antal låselement: 2
    Gänga: M20
    Antal bultar flänsat avstick: 12
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    VRS Flänsmuff | Rördel i VRS-SYSTEM
    Se mått
    DN: 300
    Lu mm: 150
    Z mm: 107
    Tryck/tryckklass: PN10
    Väggtjocklek (K-klass): K12
    Antal anslutningar: 2
    PFA* (bar): PN10
    Antal låselement: 2
    Gänga: M20
    Antal bultar flänsat avstick: 12
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    VRS Flänsmuff | Rördel i VRS-SYSTEM
    Se mått
    DN: 400
    Lu mm: 160
    Z mm: 117
    Tryck/tryckklass: PN10
    Väggtjocklek (K-klass): K12
    Antal anslutningar: 2
    PFA* (bar): PN10
    Antal låselement: 2
    Gänga: M24
    Antal bultar flänsat avstick: 16
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    VRS Flänsmuff | Rördel i VRS-SYSTEM
    Se mått
    DN: 500
    Lu mm: 170
    Z mm: 127
    Tryck/tryckklass: PN10
    Väggtjocklek (K-klass): K12
    Antal anslutningar: 2
    PFA* (bar): PN10
    Antal låselement: 2
    Gänga: M27
    Antal bultar flänsat avstick: 20
    Tullstatnummer: 73071110
    Försäljningsenhet: Stk
    VRS Flänsmuff | Rördel i VRS-SYSTEM
    Se mått

    Certifikat/Deklarationer

    GSK logo
    GSK
    EN 545 logo
    EN 545

    Bedömningar

    BVB logo
    Produkten har fått bedömningen "Rekommenderad" av Byggvarubedömningen. Att vi har våra produkter bedömda hos Byggvarubedömningen innebär att våra produkter blir bedömda utifrån kemiskt innehåll, livscykel och hållbara leveranskedjor. Vi bidrar därigenom till att göra det enklare att bygga hållbart.

    Läs mer på www.byggvarubedomningen.se

    Dokument

    Förhandsvisning av Produktkatalog VRS

    Produktkatalog VRS

    Förhandsvisning av Byggvarudeklaration VRS

    Byggvarudeklaration VRS

    Förhandsvisning av Standard EN 545

    Standard EN 545

    Fråga våra produktexperter

    Andreas Hanson
    Säljande Representant MA
    08-705 86 51, 0709 52 90 70
    förnamn.efternamn@gustavsberg-ror.se
    Staffan Ecklein
    Säljande Representant MA
    035-17 22 38, 0706-59 33 78
    förnamn.efternamn@gustavsberg-ror.se
    John-Ted Berge
    Säljande Representant VA
    08-705 85 53, 0735-74 73 47
    förnamn.efternamn@gustavsberg-ror.se
    Martin Zetterqvist
    Produktansvarig VA
    035-17 21 44, 0768- 36 74 44
    förnamn.efternamn@gustavsberg-ror.se

    FAQ

    Har du fortfarande frågor? Här hittar du våra vanligaste frågor och svar.

    EPDM-packning används alltid för dricksvattenledningar medan NBR-packning används för avloppsledningar.  För övriga applikationsområden görs en bedömning utifrån omgivande förhållanden.

    Nej, det gör det inte. Det är enklare att lägga rören med muff- respektive spikända i samma riktning, för funktionen spelar det dock ingen roll.

    Det krävs inga speciella verktyg vid montage av VRS-rör, fastlåsningen av skarven sker för hand med hjälp av VRS låselement. Större dimensionen kräver maskinell draghjälp av rör och rördelar.

    Ja, VRS-rör är diffusionstäta till 100%. Det innebär att föroreningar inte på något sätt kan passera rörväggen, varken från in- eller utsidan. VRS-SYSTEM skyddar inte bara vårt viktigaste livsmedel, dricksvattnet. Det skyddar också omgivande mark när det används för transport av smutsigt avloppsvatten.
