ULTRAJET®/JET® KOMBI-GRIP
MA-SYSTEM®

ULTRAJET®/JET® G-A GRIP, klasse B, er en ankerbøje i rustfrit stål. Installer ULTRAJET®/JET® G-A GRIP oven på en kobling for at håndtere højere tryk. Bøjen består af en "tandet" stålfejning, der er monteret med to bolte. Den takkede inderside griber om røret og fikserer derved rørsamlingen. Kan kombineres med ULTRAJET® i alle dimensioner, samt JET®-kobling i DN100 og DN150. Velegnet til regnvandsrør.

Sving: Rustfri fejning i henhold til EN 1.4510/11
Bolte: Galvaniserede sekskantbolte, fuldgevind (M8 - DN50 og DE 75, M10 - DN100 og 150 og M12 - DN 200, 250 og 300)
Spændeskiver: Galvaniseret stål

Anvendelseområde: Innedørs avløp
Standard (EN): EN 10148, EN 10051
Farve: Grå

    Teknisk fakta

    Varenr RSK Produktnavn Dim ETIM-klasse EAN Vægt kg/st
    1198001 ULTRAJET®/JET® KOMBI-GRIP DN50 DN50 EC011508 7331178200330 0,6
    ULTRAJET®/JET® KOMBI-GRIP DN50 1198001
    Dim: DN50
    A mm: 22,0
    L mm (længde): 74
    Material: Stål
    Varekod (told): 73071990
    Salgsenhed: Stk
    Se dimensjoner
    Varenr RSK Produktnavn Dim ETIM-klasse EAN Vægt kg/st
    1198002 ULTRAJET®/JET® KOMBI-GRIP DN100 DN100 EC011508 7331178200347 1,0
    ULTRAJET®/JET® KOMBI-GRIP DN100 1198002
    Dim: DN100
    A mm: 21,0
    L mm (længde): 82
    Material: Stål
    Varekod (told): 73071990
    Salgsenhed: Stk
    Se dimensjoner
    Varenr RSK Produktnavn Dim ETIM-klasse EAN Vægt kg/st
    1198003 ULTRAJET®/JET® KOMBI-GRIP DN150 DN150 EC011508 7331178200354 1,4
    ULTRAJET®/JET® KOMBI-GRIP DN150 1198003
    Dim: DN150
    A mm: 23,5
    L mm (længde): 93
    Material: Stål
    Varekod (told): 73071990
    Salgsenhed: Stk
    Se dimensjoner
    Varenr RSK Produktnavn Dim ETIM-klasse EAN Vægt kg/st
    1198004 ULTRAJET®/JET® KOMBI-GRIP DN200 DN200 EC011508 7331178200361 1,95
    ULTRAJET®/JET® KOMBI-GRIP DN200 1198004
    Dim: DN200
    A mm: 27,0
    L mm (længde): 110
    Material: Stål
    Varekod (told): 73071990
    Salgsenhed: Stk
    Se dimensjoner

    Vurderinger

    Undgås logo
    Produktet har fået vurderingen "Undgås" af Byggvarubedömningen. At vi får vores produkter vurderet hos Byggvarubedömningen betyder, at vores produkter vurderes ud fra kemisk indhold, livscyklus og bæredygtige leverandørkæder. Ved at tydeliggøre produktets vurdering bliver det nemmere at træffe bevidste valg og bidrage til et mere bæredygtigt byggeri.
    Læs mere på www.byggvarubedomningen.se

    Dokument og filmer

    Dokument

    pdf.preview MA-katalog

    MA-katalog

    pdf.preview Byggvarudeklaration

    Byggvarudeklaration

    pdf.preview EPD - MA-SYSTEM

    EPD - MA-SYSTEM

    pdf.preview Kopplingar i MA-SYSTEM®

    Kopplingar i MA-SYSTEM®

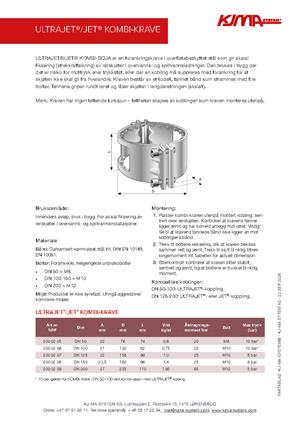

    pdf.preview Produktblad ULTRAJET®/JET® KOMBI-BOJA

    Produktblad ULTRAJET®/JET® KOMBI-BOJA

    Kontaktpersoner

    Andreas Hanson
    Sælger MA-SYSTEM®
    +46 8 705 86 51

    +46 8 705 86 51

    fornavn.efternavn@gustavsberg-ror.se

    Send mig en mail
    Staffan Ecklein
    Sælger MA-SYSTEM®
    +46 35 17 22 38

    +46 35 17 22 38

    fornavn.efternavn@gustavsberg-ror.se

    Send mig en mail
    Giang Borgman
    Ordrekoordinator
    +46 35 17 21 48

    +46 35 17 21 48

    fornavn.efternavn@gustavsberg-ror.se

    Send mig en mail

    FAQ

    Har du stadig brug for hjælp? Her samler vi vores mest almindelige spørgsmål og svar.

    Hvordan monteres MA-SYSTEM®?

    Rør og fittings sammenføjes let med en mekanisk kobling (ULTRAJET®- eller JET®-kobling) og fastgøres med skruetrækkere.

    Hvordan skal fastspænding af rørledningen udføres?

    Fastspænding af MA-SYSTEM® skal udføres på en sådan måde, at rørforbindelsen ikke udsættes for bøjningsspændinger, så der kan forekomme lækage. Ledninger uden fittings fastspændes med maksimalt 2000 mm mellem klemmerne. Afstanden mellem skrueklemmer og koblinger må højst være 750 mm. Stående ledninger fastspændes med maksimalt 2000 mm mellem klemmerne og maksimalt 2000 mm fra indstøbning i bjælkelag.

    Hvor tyk er overfladebelægningen på MA-RØR og fittings?

    Rør og fittings er belagt med epoxy og opfylder med en god marginal kravene i fremstillingsstandarden EN877. Nedenfor er angivet den mindste tykkelse af epoxybelægningen.

    Rør

    Udenfor: 40 µm

    Indenfor: 120 µm


    Fittings

    Udenfor: 120 µm

    Indenfor: 120 µm


    Hvor kan jeg få MA-SYSTEM®?

    Vi har vores centrallager i Halmstad, Sverige, hvilket betyder at vi hurtigt og nemt kan distribuere produkter der efterspørges. MA-SYSTEM® er også på engroslagre i Danmark og Norge. Kontakt os for mere information.

    Hvilken brandklassificering har MA-SYSTEM®?

    MA-SYSTEM® er testet og godkendt i sin helhed og er klassificeret som A2-s1, d0, hvilket er en stærk klassificering for produktets brandtekniske adfærd.

    A2: Ikke-brændbart materiale

    s1: Bygningsdelen kan udlede meget begrænsede mængder brandgasser

    d0: Brændende dråber eller partikler må ikke udsendes fra bygningsdelen


    Er MA-SYSTEM® inkluderet i MagiCAD?

    Ja, MA-SYSTEM® med systemets indgående komponenter er tilgængelig som BIM-objekt i MagiCAD for Revit og som epj-skabelon til AutoCAD.

    Søg efter Gustavsberg Rörsystem, og få adgang til vores produkter i MagiCAD HER.

    Hvor ofte bør man montere MA Stamrørsstøtte i en bygning?

    Vi anbefaler montering af MA Stamrørsstøtte på stående samleledninger for hver 3. etage. På denne måde reduceres risikoen for at danne støj i faldstammen, og samleledningen bliver aflastet.

    Er alle produkter i MA-SYSTEM® godkendt af "Säker Vatteninstallation"?

    Alle monteringsanvisninger i MA-SYSTEM® er godkendt iht. de svenske brancheregler "Säker Vatteninstallation" (Sikker vandinstallation).
